一、標準概述

GB/T 4857.5-2019《包裝 運輸包裝件基本試驗 第5部分：跌落試驗》是中國國家標準體系中針對運輸包裝件垂直沖擊性能測試的核心標準。該標準規定了運輸包裝件進行自由跌落試驗的方法及相關要求，旨在評估包裝件在垂直沖擊下的耐沖擊強度及對內裝物的保護能力，為包裝設計與運輸安全提供統一依據。濟南中科電子作為專業檢測設備供應商，其研發的 DLJ-02 雙臂跌落試驗機廣泛應用于該標準測試中，助力企業提升包裝可靠性。

二、核心目的

模擬包裝件在搬運、裝卸過程中可能出現的自由跌落情況，用以評定：

包裝件承受垂直沖擊的能力。

包裝材料、包裝結構和緩沖襯墊的合理性。

產品本身的抗沖擊性能。

三、標準核心要點

適用范圍：適用于重量≤100kg的瓦楞紙箱，涵蓋電子產品、食品、日用品等需物流運輸?shù)陌b場景。

測試方式：包括面跌落、棱跌落、角跌落三種姿態，模擬包裝在搬運、裝卸中的真實沖擊環境。

跌落高度：根據包裝重量分級設定（如10kg對應1m，50kg對應0.6m），兼顧不同運輸風險等級。

環境預處理：要求樣品在23℃/50%RH條件下調節24小時，消除溫濕度對測試結果的影響。

四、測試流程與執行要點

1、樣品準備

選取有代表性的包裝件，需包含完整包裝（含內裝物、緩沖材料、固定裝置等）

每個測試項目需至少3-5個樣品，確保測試結果可靠性

記錄初始狀態：包裝件尺寸、質量、內裝產品功能狀態等

2、試驗執行步驟

樣品編號：按GB/T 4857.1規定對包裝件各部位進行編號

預處理：按GB/T 4857.2進行溫濕度預處理

跌落高度設定：根據包裝重量和運輸條件確定跌落高度

跌落姿態設定：按優先級順序設置面、棱、角跌落測試

跌落執行：

提起高度與預定高度差≤±2%

釋放時確保重力線通過被跌落的面、線、點

實際沖擊速度與自由跌落沖擊速度之差≤±1%

結果記錄：詳細記錄包裝破損情況、內裝物損壞程度

3、沖擊臺要求

臺面為水平平面，試驗時不移動、不變形

需為整塊物體，質量至少為試驗樣品質量的50倍

面積足夠大，保證試驗樣品完全落在臺面上

任何100mm2面積承受10kg靜負荷時，變形量≤0.1mm

五、測試設備要求

跌落試驗機：

雙臂式或單臂式，最大跌落高度≥1.5m

最大承載能力≥200kg

高度調節精度±1mm

六、濟南中科電子設備優勢

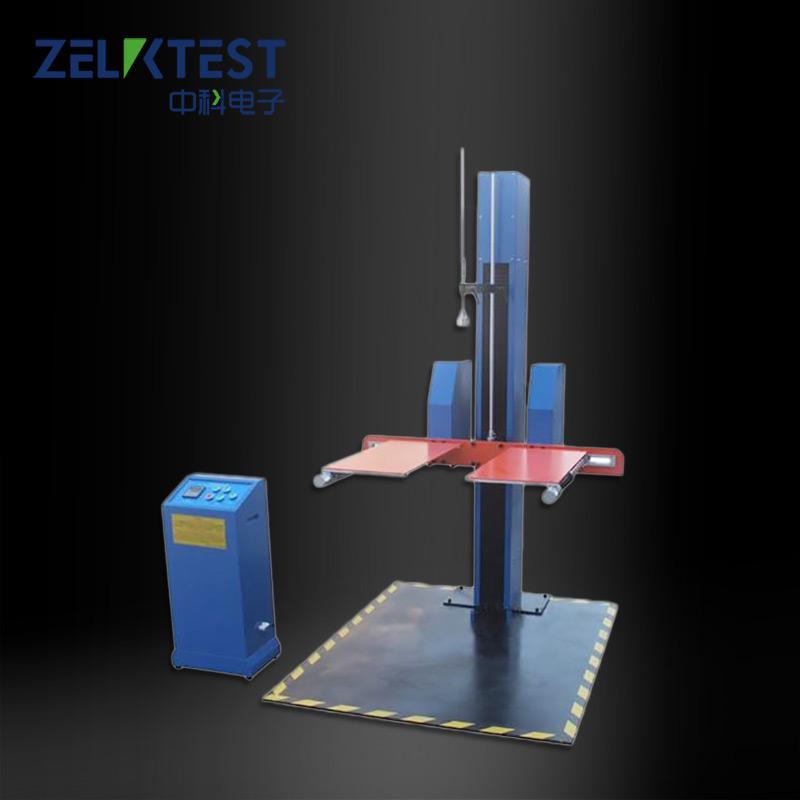

濟南中科電子研發的DLJ-02 雙臂跌落試驗機，嚴格遵循GB/T 4857.5-2019標準設計，具備以下特點：

1、高精度控制：支持高度0.3-1.5m可調，誤差≤±1mm，滿足不同包裝測試需求。

2、多姿態適配：通過模塊化夾具實現面、棱、角精準定位，確保測試數據可靠性。

3、智能化操作：配備數顯高度顯示儀及采用譯碼器進行高度跟蹤，從而能精確地給出產品跌落高度，與預設跌落高度誤差不超過2%或10mm

4、兼容性擴展：可適配ISTA 3A、ISO 2248等國際標準，助力企業拓展海外市場。

結語：

GB/T 4857.5-2019作為中國運輸包裝跌落測試的核心標準，為企業提供了科學、規范的測試方法，有助于優化包裝設計、降低物流損耗、提升產品質量和市場競爭力。濟南中科電子的設備已服務于各類運輸包裝件、電商物流、醫療器械、汽車零部件等多個領域，為客戶提供從測試到改進的全流程技術支持。
